글로브 밸브의 종류

글로브 밸브 사용상의 이점
- 차단 기능이 양호

- 양호한 스로틀 기능이 특징

- 개방 및 폐쇄 위치 간 스템 이동 시간이 게이트 밸브에 비해 짧음

- 다양한 패턴으로 제공되며 각각 고유한 기능을 제공

- 디스크와 시트는 쉽게 리퍼 또는 교체되므로 유지보수가 용이.

글로브 밸브 사용상의 단점
- 흐르는 유체의 두 개 이상의 직각 회전으로 인한 고압 강하 또는 헤드 손실.
- 대형 글로브 밸브는 작동하는데 상당한 전력이 필요하며 특히 고압 적용 시 소음이 심하다.
- 디스크 조립에 필요한 큰 개구부
- 동일한 유량 정격의 다른 밸브보다 무거운 중량

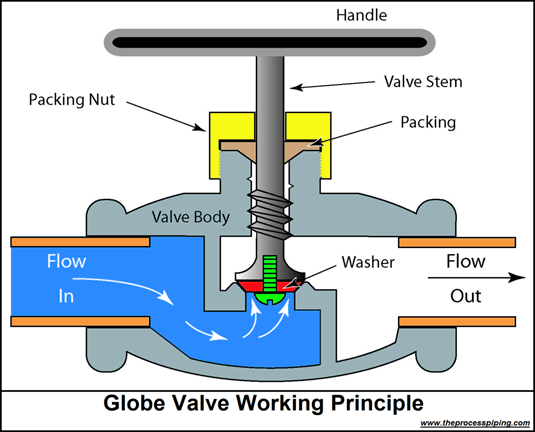

Globe valve : Working Principle

플로우 인에서 아웃으로 유체가 이동하며 유체는 아래에서 위로 흘러 플로우 아웃측으로 흐른다.

핸들을 돌려 와셔가 위로 올라가면 유체가 흐르는 구조이다.



Globe valve : T-Pattern

글로브 밸브의 표준 패턴으로 T자 형상을 하고 있어 T 패턴이라고 한다.

Globe valve : Angle-Pattern

인렛과 아웃렛 측이 서로 90도 각도를 이루고 있는 것이 특징이다.

디스크가 올라가며 유체 흐름을 허용하는 것과 밸브 바디 내에서 아래에서 위로 유체가 흐르는 특징은 기본 T 패턴과 같다.

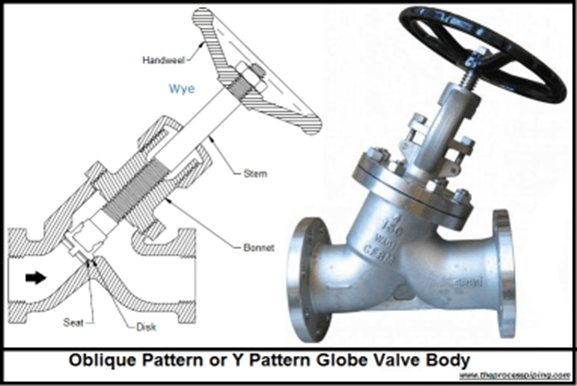

Globe valve : Y-Pattern

Y 스트레이너와 비슷한 구조로 Y형 구조로 되어있다.

Seat에 안착된 Disk가 위로 올라가며 유체 흐름을 아래에서 위로 허용하는 구조는 기본형과 같다.

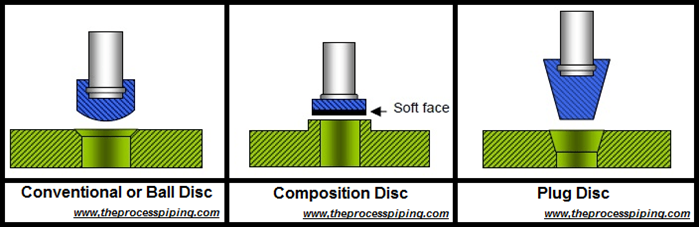

Globe valve : Disc Designs

디스크 디자인은 크게 3가지 형이 있다.

1) 컨벤셔널 또는 볼 디스크형이라고 부르며 Seat에 안착되는 부분이 볼처럼 동그란 것이 특징이다.

2) 컴포지션 디스크라고 부르며 부드러운 재질이 Seat에 안착되어 씰링 효과를 지닌 것이 특징이다.

3) 플러그 디스크라고 부르며 말 그대로 플러그 형태가 특징이다.





Globe valve : Conventional or Ball Disc

컨벤셔널 또는 볼 디스크 형태의 글로브 밸브 단면도이다.





Globe valve : Composition Disc

컴포지션 디스크를 지닌 글로브 밸브의 단면도이다.





Globe valve : Plug Type Disc

플러그 타입 디스크를 가진 글로브 밸브의 단면도 이다.



Globe valve : Stem configuration

글로브 밸브는 3가지 스템형태가 있으며,

1) 핸들을 돌리면 스크류가 핸들 중앙을 통해 외부로 돌출되며 위로 상승하는 형태

2) 스크류가 내부에 깊게 위치하여 핸들을 돌리면 핸들과 샤프트가 상승하는 형태

3) 스크류가 내부에 깊게 위치하고, 핸들을 돌려도 핸들이 위로 상승하지 않는 형태가 있다.



Globe valve : Bolted Bonnet Connection

글로브 밸브에서 보닛은 바디 위에 안착되는 파트를 말한다.

글로브 밸브의 보닛 형태 중, 보닛과 바디가 볼트로 체결되는 볼트 보닛 형태의 단면도이다.

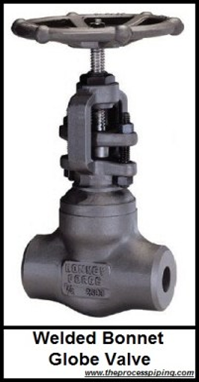

Globe valve : Welded Bonnet Connection

보닛과 바디가 용접되는 형태이다.



Globe valve : Flanged Bonnet Connection

 보닛과 바디가 플랜지로 체결되는 형태의 밸브이다.

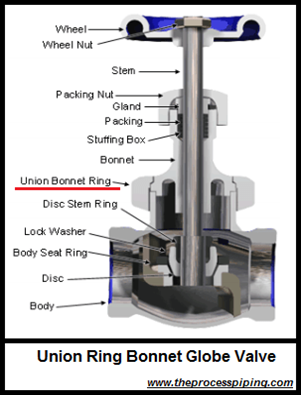

Globe valve : Union Ring Bonnet Connection

바디와 보닛이 위 아래로 접합되고 그 주위를 유니온 보닛링 이라는 파트가 둘러싸 접합을 유지해주는 형태이다.



Globe valve : Pressure Seal bonnet Connection

보닛과 바디 접합면에 압력 씰이 적용된 형태이다.
