배선용차단기, 차단기 용량, 정격차단전류, AF, MCCB
차단기에 용량 표기에 대한 사항 |
AF(Ampere Frame)
AF 용량은 일반적으로 30, 50, 60, 100, 225, 400, 600, 800, 1000, 1200등으로 생산된다.
Trip치에 관계없이 이들 각각 규격의 size는 동일하다( Ex : 100AF/100AT 과 100AF/75AT의 외형크기는 동일).
AF는 단락 등의 사고 시 화재, 폭발 등이 발생하지 않고 흘릴 수(견딜 수 있는)있는 최대 용량의 전류다.
물론, 이때 차단기로서의 기능을 수행하는 것을 전제로 함.
AT(Ampere Trip)
AT 규격은 일반적으로 15, 20, 30, 40, 50, 60,75,80, 100, 125, 150, 175, 200, 225, 250, 300......, 등으로 제작된다.
AF값과 AT값은 각각 별도로 표기되며, 차단기의 용량에서 AT는 트립용량 즉 안전하게 통전 시킬 수 있는 최대용량의 전류다.
배선용차단기의 정격 : 전기설비기술기준 제42조~제45조 |
정격전류
배선용차단기의 정격전류는 정격전류의 1.1배의 전류에 견디고, 정격전류의 1.6배 및 2배의 전류를 통한 경우 전기설비기술기준 제42조의 표에서 정한 시간안에 용단되도록 하고 있음
차단전류
전기설비기술기준 제42조 제6호에 의하면 "저압전로에 시설하는 과전류차단기는 이를 시설하는 곳을 통과하는 단락전류를 차단하는 능력을 가지는 것으로 사용토록 하고 있음.
차단전류는 차단기의 명판에 정격차단전류라고 표기된 OO [KA]의 형태로 표기된 내용을 말한다.
정격차단전류와 AF과의 차이점 |
정격차단전류와 AF와는 별도의 개념이며 이는 고장전류에 대한 최대단속전류(차단전류)의 허용값을 의미한다.
이 경우의 고장전류라 함은 3상단락(단상의 경우 선간단락),지락 등의 사고가 발생할 경우 차단기를 포함한 그 계통에 흐르는 전류를 말한다.
MCCB의 ABH? ABS? |
차단기에서 ABS, ABE의 뜻은 LS산전에서 생산하는 배선용차단기(MCCB)의 형식명이다.
ABS의 S는 STANDARD의 약자로 표준형 배선용 차단기이고, ABE의 E는 ECONOMIC의 약자로 경제형 배선용 차단기이다.
현재는 메타-MEC에서 메타솔로 바뀌면서 30AF는 ABE, 50AF이상은 ABN(N:NORMAL)으로 나온다.
ABE-메타솔인 경우 50AF 이상은 ABN(경제형) < ABS(표준형) < ABH(고차단형) < ABL(한류형)이다.
가격도 오른쪽으로 갈수록 비싸진다. 가급적이면 경제형은 빼고 표준형 이상을 사용한다.

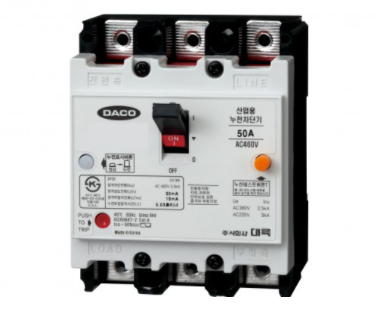

LS산전에서 생산하는 누전차단기(ELCB)의 형식명인 EBE-메타솔인 경우 EBN-은 경제형 누전차단기이며 EBS는 표준형 누전차단기를 말한다.
누전 차단기도 단락전류 용량에 따라서 EBE-메타솔인 경우 EBN(경제형) < EBS(표준형) < EBH(고차단형) < EBL(한류형)으로 나오며 실무에서는 배선용 차단기와 캐스케이드를 구성하므로 고차단형 이상은 잘 사용하지 않는다.
