Dry contact와 Wet contact 비교, Dry Contact, Wet Contact
| DRY CONTACT |
Dry는 사전적으로 '마른'이라는 뜻을 가지고 있으며,
여기서는 '전원이 실리지 않은 접점'이라는 뜻입니다.
무전원 접점이라고도 합니다.
| WET CONTACT |
Wet은 사전적으로 '젖은'이라는 뜻을 가지고 있으며,
여기서는 '전원을 실어서 신호를 내보내는 접점'이라는 뜻입니다.
유전원 접점이라고도 합니다.
| DRY CONTACT / WET CONTACT 비교 |
회로에 전류가 흐르거나 전압을 걸어 신호를 구성하려면,
폐회로에 DC 또는 AC 전원이 발생해야 합니다.
여기서 DC 또는 AC 전원이 어느쪽에서 발생하느냐를 이야기할 때,
Dry contact / Wet contact라고 표현합니다.
단순 스위치 개방/단락 역할만 한다면 Dry Contact(무전압접점)이라고 하며,
외부전원(24VDC 또는 110~220VAC)를 전원으로 사용하는 스위치가 개방/단락 역할을 한다면
Wet Contact(유전압접점)이라고 합니다.

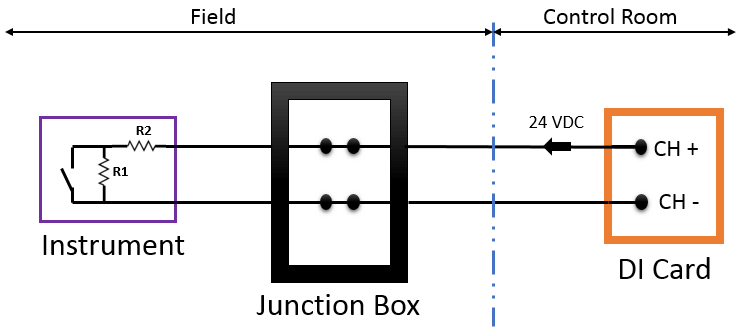

예를들어, System에서 24VDC 전원을 Pressure Switch로 내보낼 때,
System에서는 Pressure Switch의 On & Off에 따라 24VDC 또는 0VDC를 읽게 됩니다.
여기서 24VDC Source는 Field instrument가 아닌 System쪽에서 나가는 것이므로,
System쪽이 Wet Contact/ Field쪽이 Dry Contact가 되는 것 입니다.

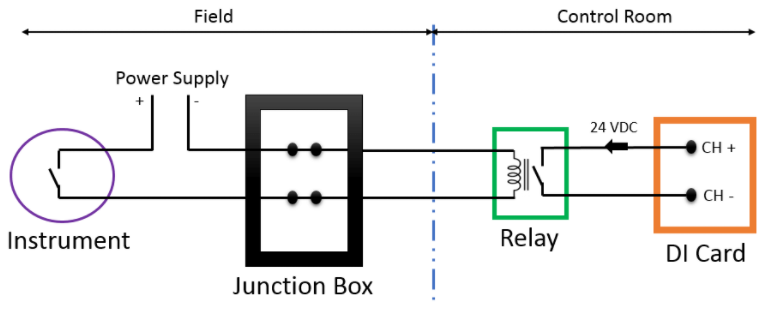

그런데 만약 Field instrument가 External power(24VDC or 110~120VAC or etc.)를 사용하고,
Switch의 접점에서 24VDC가 실려나오면 Field쪽이 Wet이 됩니다.
PLC에 연결되는 계장품에 대한 Instrument List 또는 I/O List를 작성할 때,
이 Wet/Dry 표시를 해주는 경우가 있습니다.
보통 PLC I/O Card에서 Field Instrument 쪽으로 전원이 나가는데,
이때 Instrument가 Dry가 아닌 Wet Contact라면 회로 내에서 전압 충돌이 생겨
PLC의 I/O Card에 문제가 생길 수도 있습니다.
제품마다 외부 전원을 필요로 하는 Instrument가 있으니
공급자 입장이라면 사용자측에 이러한 사항을 잘 알아볼수 있도록 고지하여,
시스템에 반영할 수 있도록 하는 것이 중요합니다.
