차단기 정격전류 구하는 방법

공부했어요|2021. 7. 1. 16:54
반응형

아래의 기본 개념을 가지고 차단기 정격전류 구하는 방법을 알아보자



1. 부하의 최대전류는 차단기 정격전류보다 작아야 한다.

2. 부하전류는 부하가 소비하는 전류다.

3. 차단기 정격전류는 차단기가 동작(트립)하는 전류다.



차단기 용량보다 과부하가 걸리면 차단기는 떨어지고,

차단기 정격의 80% 전류가 일정시간 이상 흘러도 과부하 방지로 인해 차단기는 떨어지게 된다.

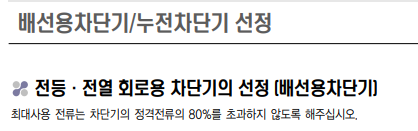

LS 배선용차단기의 차단기 사용 권장사항

단상 220V일 때 차단기 용량 선정

단상 220V일 때, 부하전력 공식은 P=VI이다.

따라서 부하전류는 간단히 I=P/V이다.



전압은 220V로 고정이기 때문에 부하전력에 따라 전류량이 달라지게된다.

예를 들어 부하최대전력 3kW인 전력기기의 차단기 용량을 구해보면,

부하전류는 I=P/V 이므로 3000/220=13.636[A]이다.



차단기 정격전류가 부하전류보다 커야 하므로 20[A]를 쓰면 될 것 같은데,

차단기 정격전류의 80% 전류가 일정시간 흘러도 차단기가 떨어진다고 했으므로,



검토해보면 20*0.8=16[A]로, 차단기 용량의 80% 부하도 부하전류보다 크기 때문에 20A 차단기를 사용하면 된다.

1) 부하전류를 구한다

2) 부하전류보다 큰 차단기 용량을 선정한다

3) 선정한 차단기 용량의 80% 전류가 부하전류보다 큰지 확인한다



3상 220V일 때 차단기 용량 선정

3상 220V일 때, 부하전력 공식은 P=√3VI이다.

따라서 부하전류는 I=P/√3V이다.



전압은 220V로 고정이므로, √3*V를 계산해 보면 381.05라는 값이 나온다.

그래서 현장에 계신분들은 간단히 이 값을 380으로 기억하여 차단기 값을 구한다.

√3*V을 간단하게 380으로 계산해도 실제 계산값과 별 차이가 없다.



따라서 3상 220V일 때는 간단히 부하전력P를 380(√3*V)으로 나누어서 부하전류를 구한다.

예를 들어 부하최대전력 5kW인 전력기기의 차단기 용량을 구해보면,

I=P/√3*V(380) 이므로 5000/380=13.157[A]이다.



차단기 정격전류가 부하전류보다 커야 하므로 20[A]를 쓰면 될 것 같은데,

차단기 정격전류의 80% 전류가 일정시간 흘러도 차단기가 떨어진다고 했으므로,

검토해보면 20*0.8=16[A]로, 차단기 용량의 80% 부하도 부하전류보다 크기 때문에 20A 차단기를 사용하면 된다.



1) 부하전류를 구한다(√3*V은 380으로 생각해도 좋다)

2) 부하전류보다 큰 차단기 용량을 선정한다

3) 선정한 차단기 용량의 80% 전류가 부하전류보다 큰지 확인한다



3상 380V일 때 차단기 용량 선정

3상 380V일 때, 부하전력 공식은 P=√3VI이다.

따라서 부하전류는 I=P/√3V이다. 전압은 380V로 고정이므로,

√3*V를 계산해 보면 658.18라는 값이 나온다.



그래서 현장에 계신분들은 간단히 이 값을 660으로 기억하여 차단기 값을 구한다.

√3*V을 간단하게 660으로 계산해도 실제 계산값과 별 차이가 없다.



따라서 3상 380V일 때는 간단히 부하전력P를 660(√3*V)으로 나누어서 부하전류를 구한다.

예를 들어 부하최대전력 15kW인 전력기기의 차단기 용량을 구해보면,

I=P/√3*V(660) 이므로 15000/660=22.727[A]이다.



차단기 정격전류가 부하전류보다 커야 하므로 30[A]를 쓰면 될 것 같은데,

차단기 정격전류의 80% 전류가 일정시간 흘러도 차단기가 떨어진다고 했으므로,

검토해보면 30*0.8=24[A]로, 차단기 용량의 80% 부하도 부하전류보다 크기 때문에 30A 차단기를 사용하면 된다.



1) 부하전류를 구한다(√3*V은 660으로 생각해도 좋다)

2) 부하전류보다 큰 차단기 용량을 선정한다

3) 선정한 차단기 용량의 80% 전류가 부하전류보다 큰지 확인한다



차단기 용량의 80%를 계산하여 차단기를 선정하기도 하지만 계산하기 귀찮고 편하게 하시는 분들은 전류값에 1.2배~1.3배 정도 곱해서 넉넉하게 차단기를 선정하는 경우도 있다.
