IP등급? 방수방진 등급?

IP등급이라고 하는 방진방수 등급은 IEC60529 규격에 의해 전기기기 외함의 방진 및 방수 보호 정도를 분류한 등급이다.  외함(Enclosure)로 보호되는 전기 장비들은 외부의 먼지, 습기, 물 등이 외함내로 침투 시 스파크 발열 등 오작동을 일으킬 수 있다.



이러한 목적에 따라, 외함이 보호할 수 있는 등급을 부여한 체계가 등장했으며, 사용목적에 맞는 적절한 방진, 방수 등급을 선정할 수 있게 된 것이다. IP의 뜻은 Ingress(침투) + Protection(보호)의 앞 글자를 딴 것이며, 영문으로는 Ingress Protection Classification이라고 한다.



IP등급은 2자리 숫자로 이루어져 있으며, 각 자리의 숫자는 높을수록 보호등급이 좋다.

첫 번째 자리가 고체 이물질의 침입에 대한 보호 수준을 나타내며, 두 번째 자리가 물 유입에 대한 방수 보호 수준을 나타낸다.

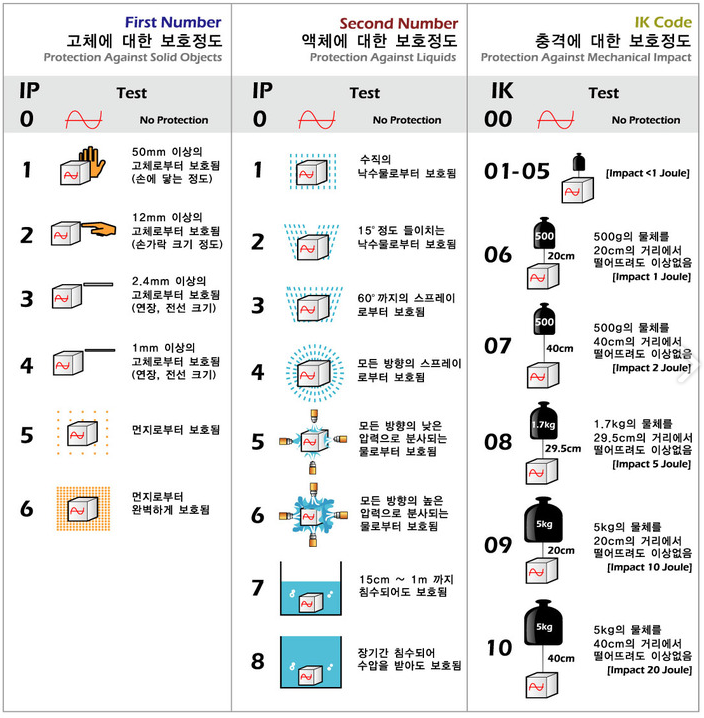

방진, 방수 등급표

보통 '방수방진'등급이라고 부르는데 IP등급의 숫자 순서는 앞서 말한바와 같이 방진, 방수 순서이기 때문에 나는 '방진방수' 등급이라고 부른다.



따라서 IP 등급을 비교할 때는 같은 자리 숫자끼리 비교해야 정확하게 비교가 되는 것이다.

예를 들어, A는 IP65이고 B는 IP56일 때, A의 방진등급은 B보다 좋으며, 방수등급은 B가 A보다 좋다는 뜻이 되는 것이다.



방진이 먼저 방수가 다음이다

반응형

간혹 IP6X라는 표현이 있는데 이는 방진등급은 6이며, 방수는 해당 기기에 있어 중요한 부분이 아니기 때문에 테스트하지 않았다는 뜻이다. 또한, IPX7의 경우 방진등급은 하지 않았지만 방수등급이 7이므로 해당 방진시험은 불필요하여 하지 않은것으로 이해하면 좋다.

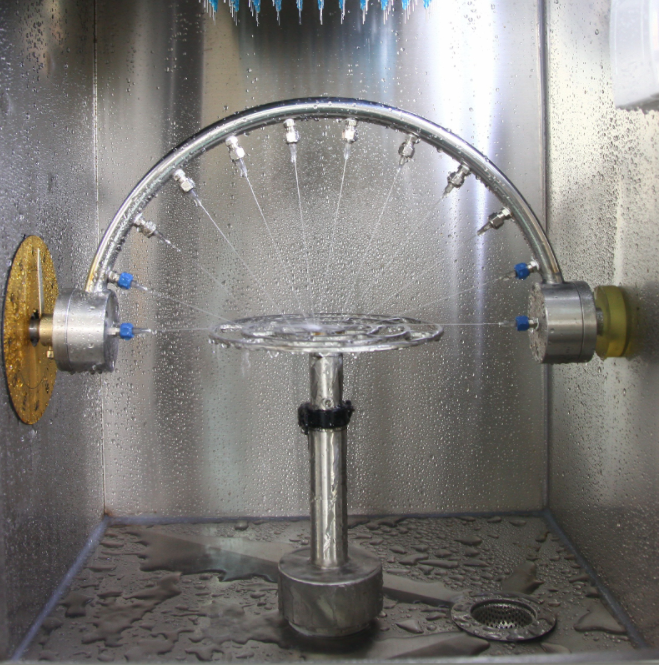

IPX1~X8 방수 테스트
