| HART Communication Protocol |
HART (Highway Addressable Remote Transducer) Protocol은 Analog wiring을 사용하여 SMART device와 Control 또는 Monitoring Sytem간 디지털 정보를 주고받기 위한 통신규약이다.
이러한 HART Communication은 현장계기와 제어시스템 간 측정점 번호, 측정명, 단위와 측정값 등의 추가정보 송, 수신을 가능하게 하여 DCS, PLC, PC의 HMI에 사용된다.

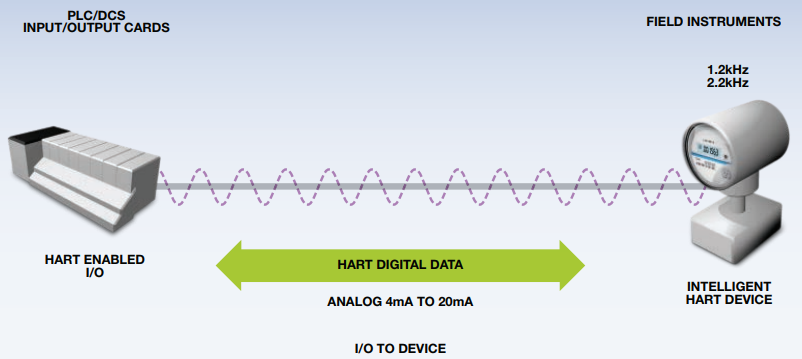

Transmitter에서 전송하는 4-20mADC 아날로그 신호에 교류 디지털신호를 중량하여 전송하는 방식인데, 전송하는 신호의 Sin파형을 변조하여 주파수가 빠르면 1, 느리면 0으로 처리하는 방식으로 디지털 신호를 전송한다.
전송된 정보를 수신계기측에서 4-20mA 신호를 분리하여 사용하고 Hart Communicator에서는 디지털신호를 분리하여 정보를 추출한다.
유용한 통신규약이지만, 디지털 전용 Protocol에 비해 속도가 느리고 전송할 수 있는 정보의 종류가 적다는 특징이 있다.
| BRAIN Communication Protocol |
Yokogawa SMART Instrument의 통신규약이며, 트랜스미터 및 유량계 등에 적용된다. Portable Communicator BT200으로 Transmitter 정보 세팅등을 지원한다.
21.06.25_Rev.1
